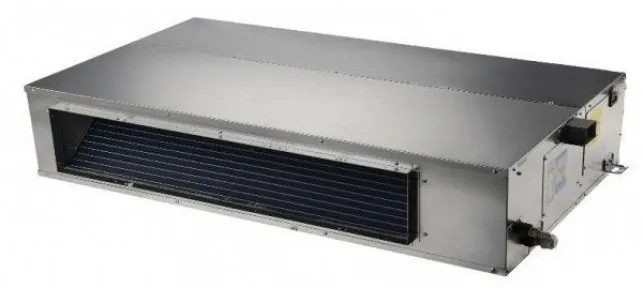

Внутренний блок Leberg LXDM-48V1

Внутренний блок Leberg LXDM-48V1 — канальная модель мультизональной климатической системы, предназначенная для скрытого монтажа за подвесным потолком. В отличие от настенных и кассетных блоков он не виден в интерьере: воздух подаётся и забирается через сеть воздуховодов, а само устройство остаётся полностью скрытым в межпотолочном пространстве.

Устройство и принцип работы

Блок построен по стандартной для канальных внутренних модулей схеме: теплообменник, вентилятор среднего или высокого давления и воздушный фильтр размещены в едином прямоугольном корпусе, рассчитанном на подключение гибких или жёстких воздуховодов на входе и выходе. Такая компоновка позволяет разводить охлаждённый или подогретый воздух по нескольким помещениям от одного блока через сеть решёток и диффузоров, а не ограничиваться зоной прямого обдува, как у настенных сплит-систем.

Область применения

Канальные блоки этого типа применяют там, где важно сохранить чистый интерьер и распределить воздух по нескольким смежным зонам: офисные помещения открытой планировки, торговые залы, номера и коридоры гостиниц, переговорные и кабинеты в административных зданиях. LXDM-48V1 рассчитан на помещения средней площади, где один блок обслуживает несколько выходов воздуховодной сети, а не одну комнату целиком.

Совместимость с оборудованием системы

Как и другие внутренние блоки Leberg мультизонального ряда, LXDM-48V1 работает не автономно, а в составе общей VRF-системы: подключается фреоновой магистралью и линией управления к наружному блоку соответствующей серии Leberg, рассчитанному на одновременную работу с несколькими внутренними модулями разных типов — канальными, кассетными, настенными и напольно-потолочными. Управление осуществляется проводным пультом или контроллером зональной системы, объединяющим все подключённые блоки в единый контур регулирования температуры.

Что учесть при подборе и монтаже

Поскольку блок устанавливается за подвесным потолком, ещё на этапе проектирования нужно предусмотреть ревизионный люк для доступа к фильтру и теплообменнику — обслуживание без демонтажа части потолка невозможно. Конденсат от канальных блоков обычно отводится самотёком с уклоном трассы либо через дренажный насос, если уклон организовать нельзя, — это нужно закладывать в проект инженерных коммуникаций заранее. При разводке воздуховодов важно не превышать располагаемый напор вентилятора: слишком длинная или разветвлённая сеть с большим числом поворотов и решёток снижает фактический расход воздуха и эффективность работы блока в дальних точках сети.
