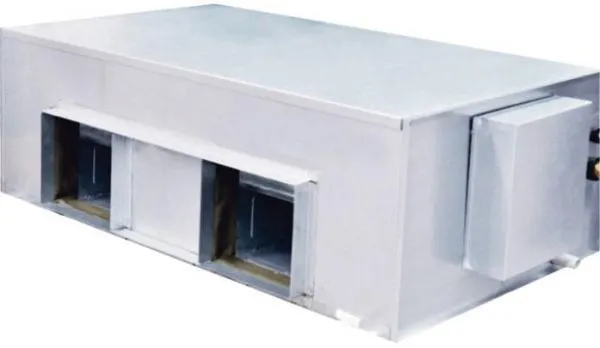

Внутренний блок Leberg LXDH-76V1

Внутренний блок Leberg LXDH-76V1 — канальный блок мультизональной (VRF) системы кондиционирования китайского производства. Изделие рассчитано на скрытый монтаж за подвесным потолком: корпус устанавливается горизонтально, а обработанный воздух подаётся к местам выпуска не напрямую, а через сеть воздуховодов с решётками или диффузорами. Такая компоновка позволяет обслуживать сразу несколько соседних помещений одним блоком, не выводя видимую технику в интерьер. Блок входит в линейку внутренних приборов Leberg для многозональных систем, где несколько разнотипных блоков подключаются к общему наружному агрегату.

Конструкция и принцип действия

Как канальный внутренний блок мультизональной системы, LXDH-76V1 работает по фреоновому контуру: хладагент подводится от наружного блока по медным трубопроводам, проходит через теплообменник внутри корпуса, а вентилятор прогоняет через него воздух из помещения. В зависимости от режима работы всей системы блок отдаёт в воздуховодную сеть охлаждённый либо подогретый воздух. Забор воздуха организован через решётку возврата, а конденсат, образующийся при работе на охлаждение, отводится по дренажной трубке — это стандартная для канальных блоков схема, требующая продуманного уклона трассы.

Область применения

Канальные блоки такого типа используют там, где важно спрятать оборудование за отделкой потолка, а один прибор должен обслуживать несколько зон: офисные этажи с кабинетами, торговые и выставочные залы, гостиничные номера и коридоры, помещения общественного питания. Мультизональная архитектура даёт возможность управлять каждым подключённым блоком отдельно — задавать свой режим и температуру для конкретного помещения, оставаясь при этом на общей холодильной машине здания.

Совместимость

LXDH-76V1 предназначен для работы в составе многозональной (VRF/мульти-сплит) системы Leberg и подключается к общему наружному блоку по фреоновой магистрали и линии связи вместе с другими внутренними блоками системы — кассетными, настенными или канальными. Конкретный набор совместимых наружных блоков и допустимое число одновременно подключённых внутренних приборов определяется проектом системы в целом, а не отдельным блоком.

Что учесть при подборе и монтаже

Поскольку блок канальный, для него заранее проектируют сеть воздуховодов, точки забора и выпуска воздуха, а также предусматривают доступ к корпусу для обслуживания фильтра и теплообменника через ревизионный люк в подвесном потолке. При монтаже важно выдержать уклон дренажной трубки для самотёчного отвода конденсата и, при необходимости, установить дренажный насос. Подбор такого блока в проект всегда ведут вместе с остальными внутренними и наружным блоками системы, чтобы суммарная нагрузка соответствовала возможностям наружного агрегата.
