Адаптер для Daikin серии Split СРК СК-AF
-edited-free (carve.photos).png "СРК")
Адаптер СК-AF предназначен для внешнего управления и мониторинга состояния определёнными моделями кондиционеров фирмы Daikin изготовленных на заводе в Малайзии, у которых предусмотрен 5-ти контактный разъем CN_WIR, C_WIR, CN_WIRED или CN5 на плате внутреннего блока кондиционера.
5-ти контактный разъем CN_WIR, C_WIR, CN_WIRED или CN5 предназначен для подключения штатного проводного пульта имеющего встроенный интерфейс инфракрасного управления. Поэтому на моделях кондиционеров где основным способом управления является проводной пульт, подключить к разъему одновременно адаптер СК-AF и проводной пульт невозможно. В таком случае для управления кондиционером можно использовать ИК управление. ИК приемник помимо внутреннего блока также имеется на проводном пульте кондиционера.
Связь и управление адаптером осуществляется через интерфейс “сухих” контактов.
Адаптер разработан для работы с устройствами, имеющими на выходе интерфейс сухих контактов, например СРК-М, СРК-М2 через модули СРК-М2-СК (СРК-М2-МФ), СРК-М3 и аналогичные. Адаптер является функциональным аналогом фирменного адаптера Daikin BMS Gateway R04084134740 (BAG), с дополнительными функциями и режимами.
Принцип работы. Адаптер СК-AF с помощью входящего в комплект кабеля подключается к 5-ти контактному разъему CN_WIR, C_WIR, CN_WIRED или CN5 на плате внутреннего блока кондиционера. К внешним цепям управления адаптер подключается через интерфейс сухих контактов. Адаптер, приняв соответствующую команду через интерфейс “сухих” контактов от согласователя СРК-М, СРК-М3 или модуля СРК-М2-СК (СРК-М2-МФ), формирует и выдает сигналы включения или выключения кондиционера, блокировки пульта, аналогичные сигналам оригинального адаптера Daikin BMS Gateway R04084134740 (BAG).
Конструкция. Модуль имеет небольшой пластиковый корпус размером 90х60х30мм с основанием и крышкой. На основании установлена плата с контактными колодками «под винт» с шагом контактов 5 мм – пять 2-х контактных колодок S1, S2, S3, S4, S8 и одна 3-х контактная колодка S5 для соединения с интерфейсом «сухих» контактов согласователя, разъем Х9 для подключения кабеля к плате кондиционера. В основании корпуса имеются 2 отверстия для крепления модуля к стене. На крышке имеются выламываемые отверстия для кабелей. В модуле установлен переключатель SS2 для принудительной записи уставки температуры, заданной резистором, подключенным к клеммам А+ и А-. В этом случае температура от ИК пульта (ПДУ) игнорируется. Перемычки SW1, SW2, SW3, SW4 и SW5 предназначены для установки режима работы.

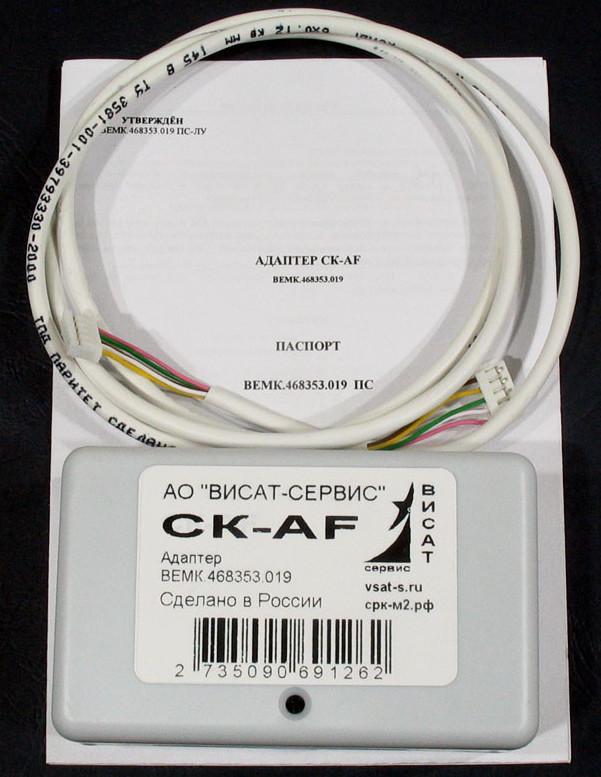

В комплект поставки адаптера входит:
- плата СК-AF в корпусе;
- интерфейсный кабель "AF" длиной 1м;
- руководство по эксплуатации, объединённое с паспортом.
