Адаптер для Daikin ATYN-L СРК СК-AFD
-edited-free (carve.photos).png "СРК")
Адаптер СК-AFD предназначен для подключения и управления двумя моделями кондиционеров Daikin FTYNxxL и ATYNxxL. Пример моделей внутреннего блока кондиционера: Daikin FTYN35LV1B, ATYN50L и т.д. Адаптер не имеет аналога у производителя кондиционеров и подключается к интерфейсу ИК управления внутреннего блока. СК-AFD обеспечивает управление функцией включения-выключения кондиционера, получение сигнала "авария" и сигнала подтверждения штатной работы.
Связь и управление адаптером осуществляется через интерфейс “сухих” контактов.
Адаптер разработан для работы с согласователями (блоками ротации), имеющими на выходе интерфейс сухих контактов, например СРК-М, СРК-М2 через модули СРК-М2-СК, СРК-М2-МФ в режиме сухих контактов, СРК-М3 и аналогичные.
Принцип работы. Входящий в комплект, соединительный кабель подключается к разъему Х9 адаптера СК-AFD и к разъему на плате-переходнике. Шлейф платы-переходника подключается к разъему CN_DSP на плате кондиционера, а оставшийся шлейф с черными проводами, который был подключен к разъему CN_DSP, подключается к разъему на плате-переходнике. Адаптер, приняв соответствующую команду через интерфейс “сухих” контактов от согласователя СРК-М, СРК-М3 или модуля СРК-М2-СК (СРК-М2-МФ), формирует и выдает сигналы включения или выключения кондиционера, блокировки пульта.
Конструкция. Модуль имеет небольшой пластиковый корпус размером 90х60х30мм с основанием и крышкой. На основании установлена плата (см. рисунок 1.2) с контактными колодками «под винт» с шагом контактов 5 мм – пять 2-х контактных колодок S1, S2, S3, S4, S8 и одна 3-х контактная колодка S5 для соединения с интерфейсом «сухих» контактов согласователя, разъем Х9 для подключения кабеля к плате кондиционера. В основании корпуса имеются 2 отверстия для крепления модуля к стене. На крышке имеются выламываемые отверстия для кабелей. В модуле установлен переключатель SS2 для принудительной записи уставки температуры, заданной резистором, подключенным к клеммам А+ и А-. В этом случае температура от ИК пульта (ПДУ) игнорируется. Перемычки SW1, SW2, SW3, SW4 и SW5 предназначены для установки режима работы.

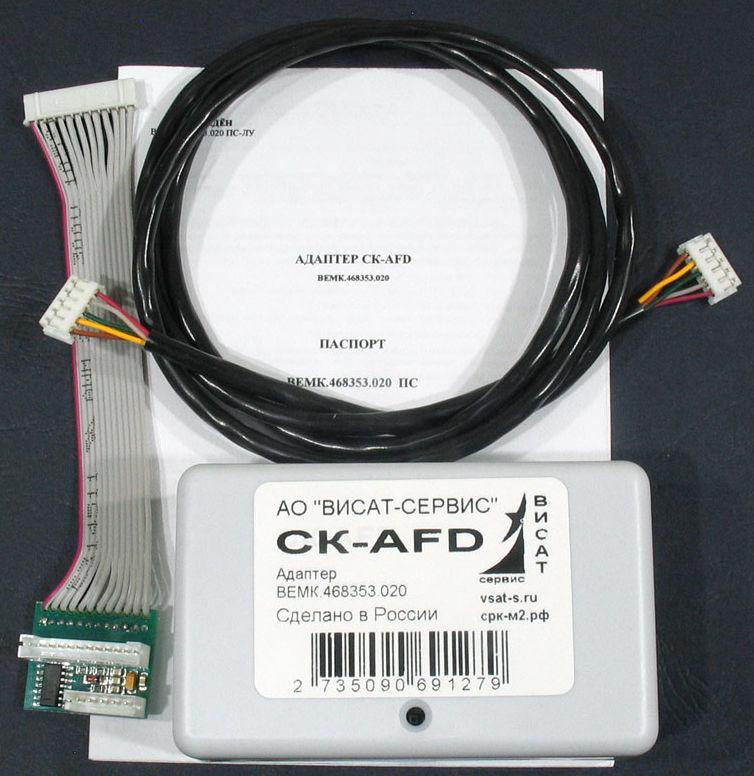

В комплект поставки адаптера входит:
- плата СК-AFD в корпусе;
- плата-переходник со шлейфом;
- интерфейсный кабель "MA" длиной 1м;
- руководство по эксплуатации, объединённое с паспортом.
