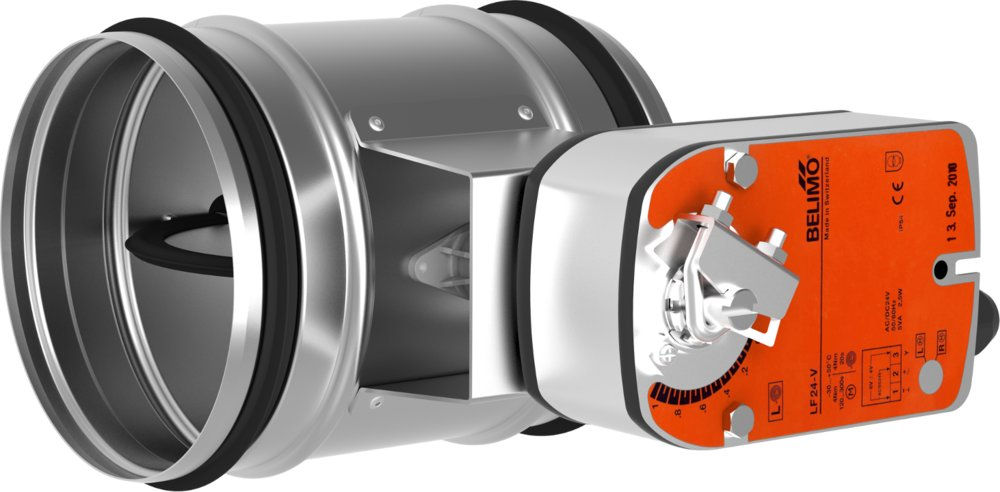

Клапан Systemair TUNE-R-125-3-M4

Клапан Systemair TUNE-R-125-3-M4 — регулирующая и запорная заслонка серии TUNE-R для круглого воздуховода. Изделие устанавливают в вентиляционную сеть, чтобы настраивать расход воздуха или перекрывать участок канала при остановке, обслуживании либо по команде автоматики.

Устройство и исполнение

В основе клапана — одностворчатая поворотная заслонка в корпусе из оцинкованной листовой стали. В конструкции предусмотрен встроенный индикатор положения, поэтому состояние заслонки видно при осмотре узла.

• исполнение с резиновыми уплотнениями на патрубках и лопатке;
• материалы не содержат силикона;
• элементы выполнены из трудногорючих материалов;
• заслонка рассчитана на плотное перекрытие круглого канала.

Назначение в системе вентиляции

TUNE-R применяют в приточных и вытяжных сетях, где нужно задать баланс расхода воздуха или изолировать отдельную ветвь воздуховода. Герметичное исполнение подходит для систем с повышенными требованиями к плотности сети: в офисных, промышленных и медицинских зданиях.

Совместимость

Модель TUNE-R-125-3-M4 предназначена для круглых воздуховодов с номинальным присоединением 125 мм. Клапан вставляется в канал по ниппельной схеме, а резиновые уплотнители помогают получить плотное соединение без отдельного уплотнения стыка штатными средствами канала.

• серия изделия: Systemair TUNE-R;
• тип присоединяемой сети: круглые воздуховоды;
• исполнение по герметичности: корпус класса C и лопатка класса 4;
• привод: Belimo 230 В с пружинным возвратом.

Подбор и монтаж

При подборе важно учитывать диаметр подключаемого воздуховода, требуемую герметичность перекрытия и способ управления заслонкой. Исполнение M4 выбирают для схем, где нужен возврат заслонки пружиной при снятии питания. При монтаже оставляют доступ к приводу и индикатору положения, чтобы узел можно было проверить и обслужить без демонтажа участка сети.
