Клапан Systemair OPTIMA-SI-1000x350-BLC4

Systemair OPTIMA-SI-1000x350-BLC4 — изолированный прямоугольный VAV-регулятор серии OPTIMA-SI для автоматического поддержания переменного расхода воздуха в вентиляционных системах. Модель относится к двустенному исполнению OPTIMA-S: рабочий корпус закрыт тепло-шумоизоляцией и защитным кожухом из оцинкованной стали.

Конструкция и принцип работы

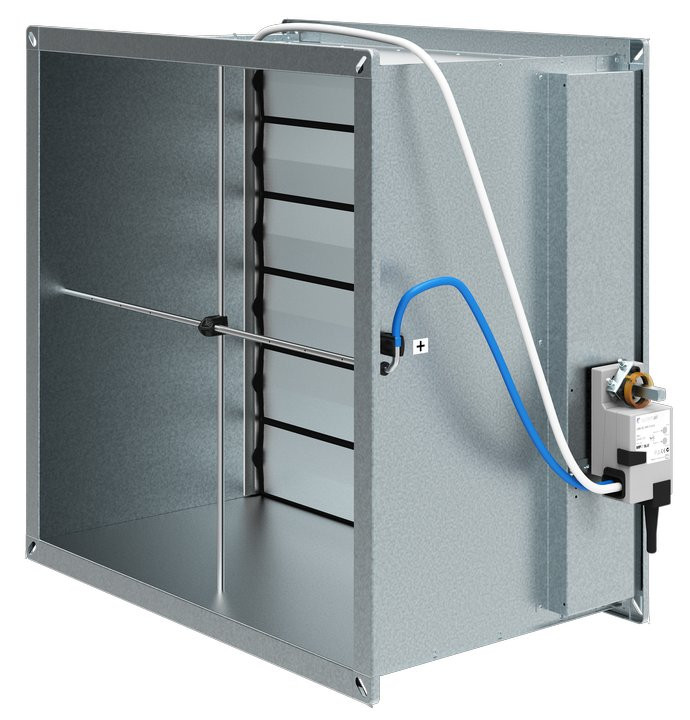

Изделие объединяет регулирующую заслонку, измерительный узел перепада давления и контроллер с приводом. Многостворчатая алюминиевая заслонка изменяет проходное сечение воздуховода, а измерительный крест передаёт контроллеру данные для поддержания заданного расхода.

• Прямоугольное присоединение соответствует размеру, зашифрованному в артикуле.
• Изоляционный слой снижает передачу шума через корпус и помогает уменьшить теплопотери.
• Стальной наружный кожух защищает изоляцию при монтаже и эксплуатации.

Область применения

OPTIMA-SI используют в приточных и вытяжных системах с переменным расходом воздуха, где требуется автоматическое регулирование по сигналу системы управления. Изолированное исполнение особенно уместно на участках с охлаждённым или подогретым воздухом, а также в помещениях, где важны акустический комфорт и снижение риска образования конденсата на корпусе.

Регулятор подходит для зонального управления воздухом в общественных, коммерческих и производственных зданиях: офисах, торговых помещениях, административных корпусах, учебных и медицинских объектах.

Совместимость и исполнение

Модель входит в серию Systemair OPTIMA-SI и сохраняет конструктивную логику регуляторов OPTIMA-S, но отличается изолированным корпусом. Обозначение BLC4 в артикуле относится к варианту контроллера, применяемому в составе узла управления заслонкой.

• Исполнение рассчитано на фланцевое соединение с прямоугольным воздуховодом.
• По аэродинамике и подбору серия сопоставима с OPTIMA-S того же присоединительного размера.
• За счёт наружной изоляции фактическое место под установку требуется больше, чем для неизолированного исполнения.

Что учесть при монтаже

При подборе важно учитывать не только присоединительный размер, но и доступное пространство вокруг корпуса, так как защитный кожух увеличивает наружные габариты. Для корректного измерения расхода перед регулятором предусматривают прямой участок воздуховода после поворотов, тройников, переходов и других возмущений потока.

При установке применяют фланцевое соединение с уплотнением, обеспечивают доступ к приводу и контроллеру для настройки и обслуживания, а также защищают измерительные элементы от загрязнений, которые могут повлиять на стабильность регулирования.
