Клапан Systemair OPTIMA-S-550x200-BLC1-MOD

Systemair OPTIMA-S-550x200-BLC1-MOD — прямоугольный VAV-регулятор переменного расхода воздуха серии OPTIMA-S для приточных и вытяжных систем. Изделие рассчитано на автоматическое поддержание заданного расхода воздуха в зоне, а не на ручное дросселирование потока.

Конструкция и принцип работы

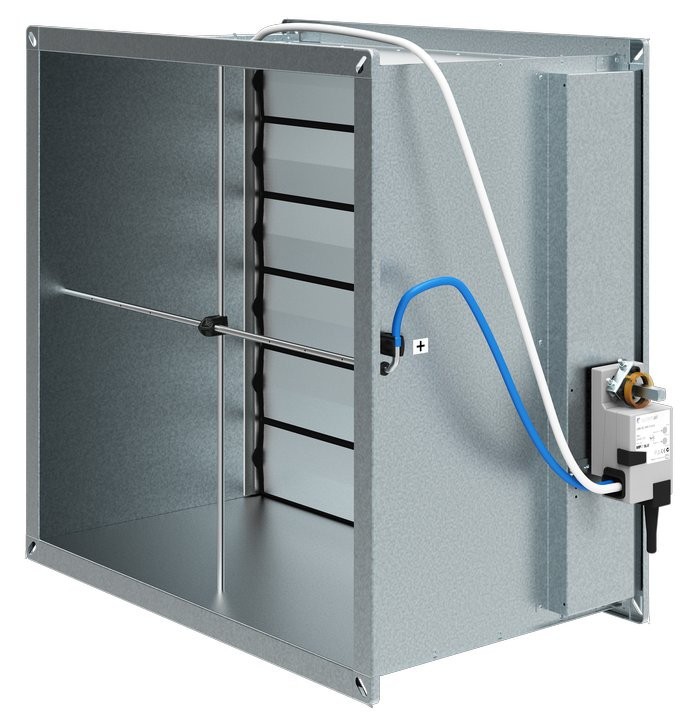

Корпус выполнен из листовой оцинкованной стали и оснащён фланцевой рамой для соединения с прямоугольными воздуховодами. Внутри установлен многостворчатый узел заслонки со встречным ходом лопаток и осредняющий измерительный крест для контроля перепада давления.

• лопатки имеют аэродинамический профиль из экструдированного алюминия;
• резиновые уплотнения помогают ограничивать переток при закрытии;
• самосмазывающиеся полимерные подшипники снижают требования к обслуживанию;
• зубчато-рычажная передача синхронизирует движение лопаток.

Автоматика регулирования

Исполнение BLC1-MOD относится к варианту с компактным контроллером и приводом Belimo для автоматической работы VAV-терминала. Регулятор получает управляющий сигнал от системы автоматики и меняет положение заслонки так, чтобы поддерживать заданные пределы расхода.

• поддерживается управление сигналом 2-10 В или 0-10 В;
• измерение расхода выполняется по динамическому перепаду давления;
• возможна работа как отдельного зонального регулятора;
• допускается применение в связке приток-вытяжка по схеме ведущий-ведомый.

Область применения

OPTIMA-S используют для позонного регулирования воздуха в системах вентиляции с переменной нагрузкой. Такой узел уместен там, где расход нужно изменять автоматически в зависимости от режима помещения, занятости или команды центральной автоматики.

• офисные помещения и переговорные;
• гостиничные номера;
• общественные залы;
• производственные помещения с меняющейся тепловой нагрузкой.

Совместимость и монтаж

Размер присоединения исполнения OPTIMA-S-550x200 соответствует прямоугольному воздуховоду 550x200 мм. При подборе важно учитывать, что это VAV-терминал с приводом, контроллером и измерительным узлом, поэтому его устанавливают как элемент системы автоматического регулирования, а не как обычную воздушную заслонку.

Для корректного измерения расхода перед регулятором предусматривают прямой участок воздуховода. После отвода, тройника или перехода производитель задаёт ориентир не менее 3 эквивалентных диаметров; при стеснённой установке применяют выравнивающую перфорированную решётку. Фланцевые соединения монтируют с прокладками, чтобы сохранить герметичность воздуховодного участка.
