Клапан Komfovent SRU-800x1000

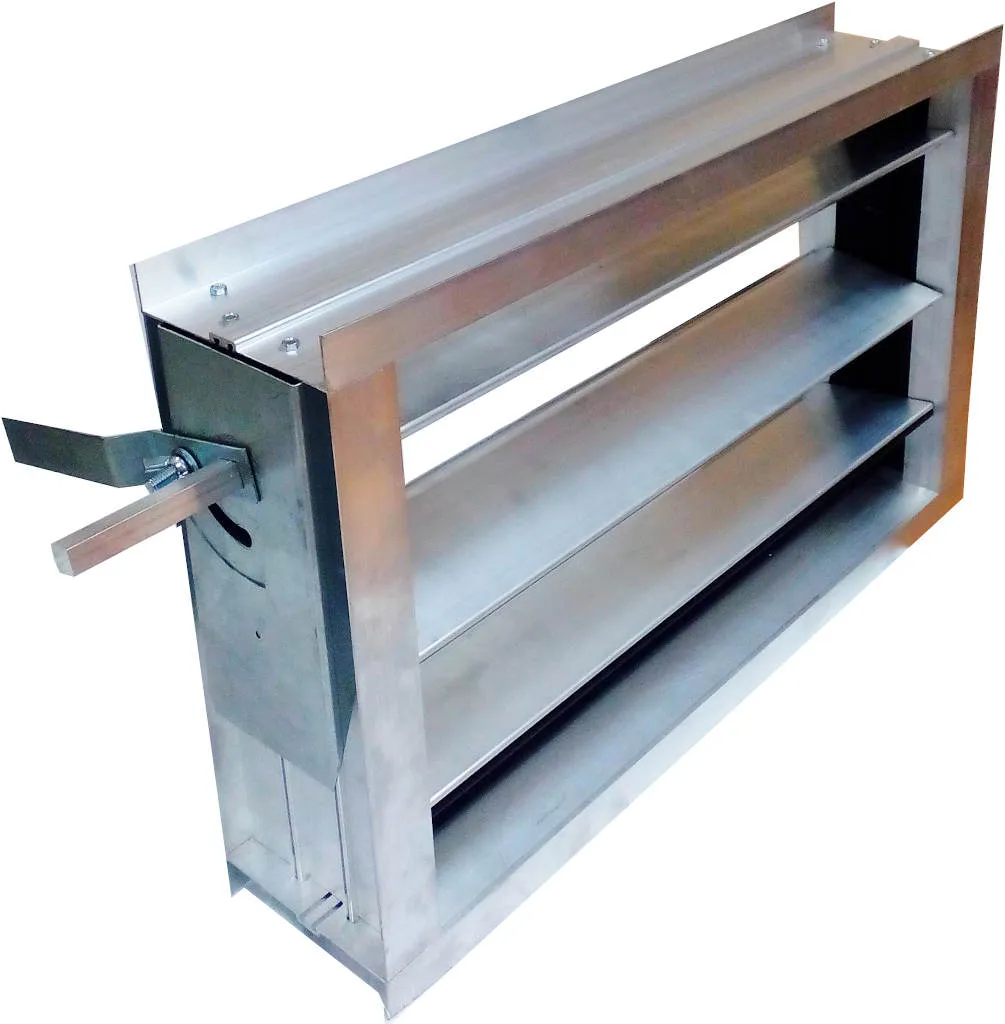

Клапан Komfovent SRU-800x1000 — алюминиевая воздушная заслонка прямоугольного сечения для вентиляционных и кондиционерных сетей. Изделие используют как регулирующе-запорный узел: оно помогает изменять расход приточного, рециркуляционного или вытяжного воздуха и перекрывать участок воздуховода.

Конструкция

SRU выполнен как многостворчатая жалюзийная заслонка. Корпус и лопатки изготовлены из алюминиевого профиля, поэтому узел подходит для установки в прямоугольные каналы без перехода на круглое сечение.

• лопатки закреплены на осях в подшипниках скольжения;
• движение между лопатками передается пластиковыми шестернями;
• в местах сопряжения лопаток предусмотрено резиновое уплотнение;
• конструкция рассчитана на работу в составе воздуховодов общего назначения.

Применение

Клапан устанавливают в приточных, вытяжных и рециркуляционных линиях, где требуется управлять проходом воздуха или отделять внутренний объем сети при остановке оборудования. Такое исполнение применяют в общеобменной вентиляции, приточно-вытяжных установках, системах кондиционирования и распределения воздуха.

SRU не относится к противопожарным устройствам, обратным клапанам или шумоглушителям. Его задача — регулирование и перекрытие воздушного потока в обычной вентиляционной сети.

Совместимость

Исполнение SRU-800x1000 предназначено для прямоугольного воздуховода соответствующего присоединительного размера. Серия относится к алюминиевым заслонкам Komfovent; круглым аналогом она не является, для круглых каналов применяются другие серии производителя.

Управление заслонкой может выполняться электромеханическим приводом Belimo или аналогичным приводом, а также рукояткой ручного управления при соответствующей комплектации узла.

Подбор и монтаж

При подборе важно учитывать форму воздуховода, сторону установки и способ управления заслонкой. Для этой серии критично совпадение прямоугольного присоединения с каналом: замена на круглый узел или стальную заслонку другой серии меняет конструкцию и назначение изделия.

• перед монтажом проверяют свободный ход лопаток;
• уплотнение не должно быть повреждено или зажато крепежом;
• привод или рукоятку размещают так, чтобы был доступ для настройки и обслуживания;
• после установки проверяют открытие, закрытие и отсутствие перекоса створок.
