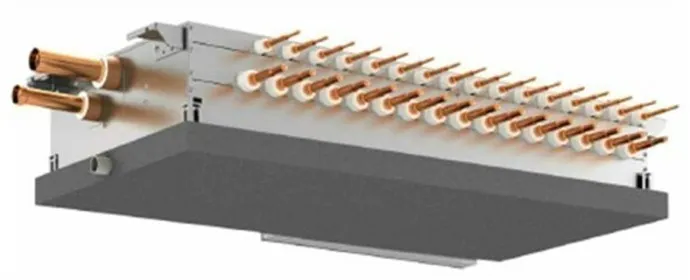

Контроллер Mitsubishi Electric CMB-P1016V-GA

Решение для VRF с тепловозвратом, в котором распределение хладагента и одновременное охлаждение и нагрев обеспечиваются через один компактный блок. Благодаря 16 отводам внутренняя сеть проектируется свободнее, а гидравлические узлы не требуются, что экономит место в помещении и снижает энергопотребление. Конструкция рассчитана на подключение широкого парка внутренних блоков CITY MULTI и сохраняет высокую эффективность при малых собственных затратах энергии.

Энергоэффективность подтверждается крайне низкой потребляемой мощностью: в зависимости от частоты сети и напряжения диапазон в охлаждении составляет около 0.126–0.198 кВт, а в нагреве около 0.060–0.095 кВт. При этом габариты остаются монтажно удобными: около 291 мм по высоте, 1111 мм по ширине и 521 мм по глубине, что облегчает размещение в узких технических нишах. Продуманная силовая часть допускает питание от однофазной сети 220–240 В, 50/60 Гц.

Отличие от меньших модификаций заключается в 16 ответвлениях и повышенной суммарной подключаемой мощности до 432000 Btu/h при сохранении стандартной обвязки трубопроводов и типовых диаметров ответвлений к внутренним блокам. Это облегчает масштабирование объектов и расширение системы без изменения проектных принципов.

• Количество подключаемых ветвей: 16
• Напряжение: 220
• Фаза питания: 1
• Частота сети: 50/60 Гц
• Потребляемая мощность в охлаждении: 0.126–0.198 кВт
• Потребляемая мощность в нагреве: 0.060–0.095 кВт
• Ток потребления (208/230 В, 60 Гц) охлаждение: 1.32–1.54 А
• Габариты ШхВхГ: 1111 x 291 x 521 мм
• Вес: 78 кг
• Диаметр жидкостных труб хладагента: 9.52 (3/8)
• Диаметр газовых труб хладагента: 15.88 (5/8)
• Максимальная суммарная подключаемая мощность: 432000 Btu/h
• Подключаемая мощность на одну ветвь: до 54000 Btu/h
• Диаметр дренажной трубы: 1.25 in
• Материал корпуса: оцинкованная сталь
